آشنایی با انواع دستگاه جوش

آشنایی با جوشکاری و انواع ماشین الات جوش برش را ساده مفید و کاربردی با سپه جوش یاد بگیرید

انسان از گذشته‌های دور به دنبال یک سرپناه ایمن برای خود بود. از خانه‌های کاه‌گلی و ایگلوهای اسکیموها گرفته تا خانه‌های چوبی، همه و همه به همین دلیل ساخته شدند؛ اما هرکدام از آن‌ها مشکلات خاصی داشتند. رفته‌رفته بشر به سراغ خانه‌های آهنی رفت؛ اما برای ساخت این خانه‌ها قطعات آهنی باید به هم متصل می‌شدند. این‌جا بود که جوشکاری وارد میدان شد!

جوشکاری نیز مانند هر کار دیگری به مرور زمان و با پیشرفت تکنولوژی دچار تغییرات زیادی شد. به‌ تدریج محدودیت‌ها و مشکلات در زمان کار با دستگاه‌های جوشکاری کمتر شد تا کاربر با سهولت بیشتری بتواند کار کند.

ابزارها برای این ساخته شده‌اند تا همراه ما در انجام کارهای مختلف باشند. هدف همیشگی ما در رونیکس، گسترش فرهنگ استفاده از ابزار در زندگی مردم است. به همین دلیل، در مجله‌ رونیکس شما را با دنیای بی‌نهایت متنوع ابزار و کاربری‌های آن آشنا می‌کنیم.

رونیکس را بخوانید.

برای اتصال دو یا چند قطعه باید به موارد زیادی توجه کرد: میزان تنش، کشش یا فشار بین دو قطعه، جنس آن‌ها، دائمی یا موقت بودن اتصال و… . به طور کلی اتصالات را می‌توان به دو دسته‌ موقت و دائمی تقسیم کرد.

• پیچ و مهره، بست، چفت و… از اتصالات موقت هستند.
• انواع چسب‌ها، لحیم‌کاری، پرچ و صد البته جوشکاری از اتصالات دائمی هستند.

شاید بگویید که انواع اتصالات دائمی که ذکر کردیم را می‌توانیم از هم جدا کنیم. پس می‌توان آن‌ها را اتصال موقت دانست؛ این حرف صحیح است، اما جوشکاری را می‌توان دائمی‌ترین نوع در بین آن‌ها دانست. جوشکاری به این دلیل نسبت به دیگر انواعی که گفتیم دائمی‌تر است، چون با تغییر شکل یا ذوب کردن دو قطعه، به نوعی آن‌ها را در هم ادغام می‌کند.

جوشکاری و کاربردهای آن

جوشکاری را می‌توان به روش‌های مختلفی انجام داد. هر روش هم مزایا و معایب خاصی دارد. جوش زیرپودری، جوش طلا و نقره، نقطه‌ جوش و جوشکاری اکسی‌استیلن یا برنج، چند نمونه از این روش‌ها است؛ اما جوشکاری قوس الکتریکی، متداول‌ترین روش در میان آن‌هاست.

همان‌طور که گفتیم، در جوشکاری قوس الکتریکی دو قطعه‌ فلزی ذوب می‌شوند تا از این طریق به هم متصل شوند. اما این ذوب شدن باعث ایجاد اکسیژن می‌شود که می‌تواند فلز را دچار زنگ زدگی کند. برای جلوگیری از این مشکل از روش‌های مختلفی استفاده می‌کنند که معمولا نام آن روش جوشکاری را از روی ماده محافظ آن انتخاب می‌کنند. به عنوان مثال می‌توان به جوش آرگون، جوش الکترود، جوش CO_۲ و … در این مورد اشاره کرد. در ادامه، با موارد فوق بیشتر آشنا می‌شویم.

برای جوشکاری قوس الکتریکی باید از یک دستگاهی استفاده کرد تا برق متناوب شهری را به برق مستقیم DC که مناسب جوشکاری است، تبدیل کند. اصطلاحا به این دستگاه، دستگاه جوش می‌گویند. در واقع دستگاه جوش، برق شهری 220 ولت با آمپر پایین را به برق با ولتاژ 12 تا 36 ولت با آمپر بالا تبدیل می‌کند.

البته در دستگاه‌های مخصوصی که به دستگاه‌های AC معروف هستند، امکان تنظیم همزمان دستگاه برای جریان متناوب و مستقیم هم وجود دارد؛ چرا که بعضی فلزات مانند آلومینیوم و منیزیوم به جریان متناوب برای جوشکاری نیاز دارند.

انواع دستگاه جوش

دستگاه جوش به ۵ دسته تقسیم می‌شود:

• دستگاه جوش ترانسفورماتور
• دستگاه جوش ژنراتور الکتریکی
• دستگاه جوش ژنراتور احتراقی
• دستگاه جوش رکتی فایر
• دستگاه جوش اینورتر

در ادامه موارد فوق را معرفی کرده و کاربردهایشان را بررسی می‌کنیم.

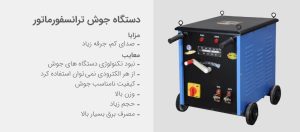

دستگاه جوش ترانسفورماتور

ترانسفورماتور ساده‌ترین نوع دستگاه جوش است و کار آن افزایش یا کاهش ولتاژ. این دستگاه، به ولتاژ پایین و شدت جریان بالا نیاز دارد. میزان ولتاژ آن حدود ۱۰ تا ۵۰ ولت و شدت جریان الکتریکی آن ۵۰ تا ۴۰۰ آمپر است.

این دستگاه متعلق به نسل قدیم دستگاه‌های جوش بوده و در حال حاضر استفاده‌ چندانی ندارد. از مزایای آن می‌توان به صدای کم و جرقه‌ زیاد اشاره کرد؛ اما در تولید آن از تکنولوژی‌های جدید استفاده نشده‌است.

ترانسفورماتورها توان جوشکاری با تمامی الکترودها را ندارند و میزان مصرف برق آن‌ها بسیار زیاد است. همچنین امروزه کارشناسان، کیفیت جوش آن‌ها هم را تایید نمی‌کنند. علاوه ‌بر این، ترانسفورماتورها به‌دلیل استفاده زیاد از مس و فلزات دیگر در ساختارشان، وزن و حجم زیادی هم دارند؛ این یعنی حمل و نقل یا استفاده از آن‌ها کمی مشکل است.

مزایا و معایب ترانس های جوشکاری قدیمی

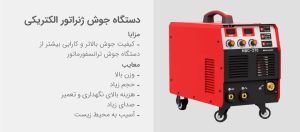

دستگاه جوش ژنراتور الکتریکی

در پروژه‌هایی که لازم است در سطح گسترده‌ای جوشکاری انجام شود، از دستگاه جوش ژنراتور الکتریکی مجهز به دینام استفاده می‌شود. جریان الکتریکی مستقیم به‌وسیله‌ دینام ایجاد می‌شود.

ساخت کانتینر، صنایع فولادی، اسکلت‌های فلزی در عملیات ساختمانی و تولید تجهیزات ماشین‌آلات صنعتی، چند نمونه از موارد کاربرد این دستگاه است. افزون‌براین، کاربرد دستگاه جوش ژنراتور الکتریکی در شرایط عدم دسترسی به جریان برق شبکه یا عدم امکان برداشت جریان با آمپراژ بالا مفید است.

دینام جوشکاری نسبت به دستگاه جوش ترانسفورماتور از کیفیت بالاتری برخوردار است و کارایی بیشتری نسبت به آن دارد. با این وجود، در حال حاضر به دلیل وزن بالا، حجم زیاد و هزینه‌ زیاد تعمیر و نگهداری، استفاده‌ چندانی ندارد. هم‌چنین، هنگام استفاده صدای زیادی تولید می‌کند و به محیط زیست نیز آسیب می‌زند.

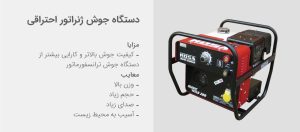

دستگاه جوش ژنراتور احتراقی

نحوه‌ عملکرد این دستگاه مانند دستگاه جوش ژنراتور الکتریکی است؛ با این تفاوت که این مدل با بنزین یا گازوئیل برای تامین جریان الکتریکی کار می‌کند.

این دستگاه‌ با استفاده از احتراق، انرژی شیمیایی، تبدیل آن به انرژی مکانیکی و سپس چرخاندن یک سیم‌پیچ درون سیم‌پیچ دیگر، تولید جریان برق می‌کند.

استفاده از این دستگاه نیز مانند دو مدل دیگر، به دلیل حجم و وزن زیاد تقریبا منسوخ شده‌است. هم‌چنین سر و صدای زیادی تولید می‌کند و به خاطر استفاده از سوخت‌های فسیلی، برای محیط زیست مضر است. به همین دلیل، این دستگاه‌ها در پروژه‌های ساختمانی شهری زیاد مورد استفاده قرار نمی‌گیرند.

آشنایی با ژنراتور های برق و جوشکاری

دستگاه جوش رکتیفایر

رکتیفایر یا یکسوساز، یکی از پرکاربردترین دستگاه‌ها برای تولید جریان الکتریکی است که برای ایجاد قوس الکتریکی در جوشکاری مورد نیاز است. به مبدل‌هایی که جریان متناوب 220 یا 380 ولتی ورودی را به جریان مستقیم یا DC تبدیل می‌کند، رکتیفایر می‌گویند.

در واقع رکتیفایرها همان دستگاه‌های‌ جوش ترانسفورماتور هستند که یک سیستم یکسوکنندگی جریان الکتریسته به آن‌ها اضافه شده‌است.

از این دستگاه برای انجام جوشکاری با قدرت و نفوذ بالا در اجرای جوش‌های یک‌پارچه و بدون خلل و فرج استفاده می‌شود. این دستگاه جوش معمولا با برق سه‌فاز کار کرده؛ جریان مورد نظر را به‌وسیله‌ فیش مخصوص دریافت می‌کند و با یکسوسازی جریان الکتریکی متناوب به جریان الکتریکی مستقیم با ولتاژ پایین کار می‌کند.

کاربران بی‌تجربه نیز می‌توانند از این دستگاه به دلیل طراحی ساده‌ آن استفاده کنند. کیفیت بالای جوشکاری، قابلیت جوشکاری با الکترودهای مختلف و امکان کارکردن در زمان‌های عدم دسترسی به برق شهری، چند مورد از مزایای رکتیفایر است.

ناگفته نماند که وزن زیاد و حجم بزرگ این دستگاه‌ها کمی دردسرساز است. این دستگاه‌ها نسبت به افت ولتاژ حساسیت دارند و در شبکه‌های برق، دچار کاهش ولتاژ می‌شوند. نکته‌ دیگر در مورد رکتیفایرها، بالا بودن قیمت آن‌ها نسبت به سایر دستگاه‌های جوشکاری است.

ادامه …
